PW行星減速機特點：
紡錘形外殼，分體式裝配，多種輸出方式，大跨距重載軸承設計，更適合重工場所。
PW 型行星減速機技術參數 :
|
產品型號 /Products Type |
PW215 |
PW265 |
PW315 |
PW360 |
PW420 |
減速比 /Ratio |
級數 /stages |
|
|
額定輸出扭矩 /Nominal output torque T 2N |
Nm |
2223 |
5560 |
9597 |
15256 |
24136 |
4 |
1 |
|
1715 |
4540 |
7854 |
12500 |
18621 |
5 |
|||
|
1036 |
3673 |
6350 |
10086 |
15012 |
8 |
|||
|
2223 |
5560 |
9597 |
15256 |
24136 |
16 |
2 |
||
|
2223 |
5560 |
9597 |
15256 |
24136 |
20 |
|||
|
1715 |
4540 |
7854 |
12500 |
18621 |
25 |
|||
|
2223 |
5560 |
9597 |
15256 |
24136 |
32 |
|||
|
1715 |
4540 |
7854 |
12500 |
18621 |
40 |
|||
|
1036 |
3673 |
6350 |
10086 |
15012 |
64 |
|||
|
2223 |
5560 |
9597 |
15256 |
24136 |
80 |
3 |
||
|
2223 |
5560 |
9597 |
15256 |
24136 |
100 |
|||
|
1715 |
4540 |
7854 |
12500 |
18621 |
125 |
|||
|
2223 |
5560 |
9597 |
15256 |
24136 |
160 |
|||
|
1715 |
4540 |
7854 |
12500 |
18621 |
200 |
|||
|
2223 |
5560 |
9597 |
15256 |
24136 |
256 |
|||
|
1715 |
4540 |
7854 |
12500 |
18621 |
320 |
|||
|
1036 |
3673 |
6350 |
10086 |
15012 |
512 |
|||
|
故障停止扭矩 /Emergency stop |
Nm |
1.5 倍額定輸出扭矩 /1.5-times of T 2N |
||||||
|
產品型號 /Products Type |
PW215 |
PW265 |
PW315 |
PW360 |
PW420 |
級數 /stages |
||
|
最大徑向力 /Frmax.for10000 |
N |
41000 |
64000 |
101000 |
109500 |
157000 |
||
|
最大軸向力 /Famax.for10000 |
N |
20500 |
32000 |
50500 |
54750 |
78500 |
||
|
滿載效率 /Efficiency with full load |
% |
96 |
1 |
|||||
|
94 |
2 |
|||||||
|
90 |
3 |
|||||||
|
平均壽命 /Average lifetime |
h |
10000 |
||||||
|
重量 /Weight |
Kg |
40 (45) |
80 (105) |
130 (160) |
205 (241) |
292 (332) |
1 |
|
|
47 (52) |
87 (112) |
143 (173) |
230 (266) |
328 (368) |
2 |
|||
|
54 (59) |
94 (119) |
152 (182) |
243 (279) |
360 (400) |
3 |
|||
|
噪音 /Noise |
dB(A) |
≤ 70 |
≤ 70 |
≤ 72 |
≤ 72 |
≤ 75 |
||
|
額定輸入速度 /Advised input speed |
r/min |
2000 |
2000 |
1500 |
1500 |
1500 |
||
|
最大輸入速度 /Max. input speed |
r/min |
4000 |
4000 |
3000 |
3000 |
3000 |
||
|
回程間隙 /Backlash |
精密 |
Arcmin |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
1 |
|
標準 |
||||||||
|
精密 |
≤ 15 |
≤ 15 |
≤ 15 |
≤ 15 |
≤ 15 |
2 |
||
|
標準 |
||||||||
|
標準 |
≤ 20 |
≤ 20 |
≤ 20 |
≤ 20 |
≤ 20 |
3 |
||
|
精密 |
||||||||

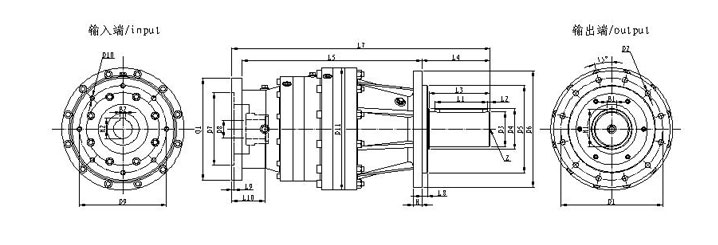

PW 行星減速機標準尺寸:
|
產品型號 |
PW215 |
PW265 |
PW315 |
PW360 |
PW420 |
||||||||||||
|
級 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
||
|
D1 |
安裝孔分布圓 |
Φ |
190 |
225 |
265 |
300 |
350 |
||||||||||
|
D2 |
安裝孔 |
12 × |
Φ 11 |
Φ 14 |
Φ 14 |
Φ 18 |
Φ 18 |
||||||||||
|
D3 |
輸出軸徑 |
h6 |
50 |
80 |
90 |
110 |
120 |
||||||||||
|
D4 |
輸出軸肩 |
Φ |
60 |
100 |
110 |
125 |
140 |
||||||||||
|
D5 |
定位凸臺直徑 |
h7 |
160 |
200 |
230 |
250 |
300 |
||||||||||
|
D6 |
輸出法蘭直徑 |
Φ |
215 |
250 |
300 |
350 |
400 |
||||||||||
|
D7 |
定位圓直徑 |
H7 |
130 |
130 |
130 |
180 |
130 |
130 |
230 |
180 |
130 |
250 |
230 |
180 |
300 |
250 |
230 |
|
D8 |
電機軸徑 |
F7 |
42 |
42 |
38 |
50 |
42 |
42 |
60 |
50 |
42 |
65 |
60 |
50 |
75 |
65 |
60 |
|
D9 |
電機安裝孔分布圓 |
165 |
165 |
165 |
215 |
165 |
165 |
265 |
215 |
165 |
300 |
265 |
215 |
350 |
300 |
265 |
|
|
D10 |
安裝螺孔 |
8 × |
M10 |
M10 |
M10 |
M12 |
M10 |
M10 |
M12 |
M12 |
M10 |
M16 |
M12 |
M12 |
M16 |
M16 |
M12 |
|
D11 |
外殼直徑 |
Φ |
215 |
215 |
215 |
265 |
265 |
265 |
315 |
315 |
315 |
360 |
360 |
360 |
420 |
420 |
420 |
|
Q1 |
輸入法蘭 |
Φ |
200 |
200 |
200 |
250 |
200 |
200 |
300 |
250 |
200 |
350 |
300 |
250 |
400 |
350 |
300 |
|
L1 |
鍵長 |
70 |
90 |
120 |
150 |
180 |
|||||||||||
|
L2 |
鍵到軸端距離 |
5 |
10 |
10 |
10 |
15 |
|||||||||||
|
L3 |
軸長 ( 自定位圓 ) |
80 |
110 |
140 |
170 |
210 |
|||||||||||
|
L4 |
軸長 ( 自端面 ) |
95 |
130 |
160 |
195 |
235 |
|||||||||||
|
L5 |
軀體長 |
201.5 |
250 |
286.5 |
342 |
359.5 |
407.5 |
398 |
480 |
497.5 |
450 |
554 |
636 |
505 |
618 |
722 |
|
|
L7 |
減速機總長 |
366.5 |
415 |
451.5 |
502 |
559.5 |
607.5 |
598 |
670 |
727.5 |
680 |
789 |
861 |
785 |
888 |
997 |
|
|
L8 |
定位凸臺厚度 |
10 |
10 |
10 |
15 |
10 |
10 |
15 |
15 |
10 |
20 |
15 |
10 |
20 |
20 |
15 |
|
|
L9 |
電機定位深度 |
5 |
5 |
5 |
8 |
5 |
5 |
8 |
8 |
5 |
8 |
8 |
8 |
8 |
8 |
8 |
|
|
L10 |
電機軸長 |
80 |
80 |
80 |
80 |
80 |
80 |
110 |
80 |
80 |
110 |
110 |
80 |
140 |
110 |
110 |
|
|
B1 |
鍵寬 |
14 |
22 |
25 |
28 |
32 |
|||||||||||
|
H1 |
鍵高 |
53.5 |
85 |
95 |
116 |
127 |
|||||||||||
|
Z |
定位孔 |
M12*26 |
M16*35 |
M16*35 |
M16*35 |
M20*50 |
|||||||||||
|
H |
安裝法蘭厚度 |
17 |
20 |
25 |
30 |
30 |
|||||||||||
|
B2 |
輸入鍵槽寬 |
Js9 |
12 |
12 |
10 |
14 |
12 |
12 |
18 |
14 |
12 |
18 |
18 |
14 |
20 |
18 |
18 |
|
H2 |
輸入鍵槽高 |
45.3 |
45.3 |
41.3 |
53.8 |
45.3 |
45.3 |
64.4 |
53.8 |
45.3 |
69.4 |
64.4 |
53.8 |
79.9 |
69.4 |
64.4 |
|
電機軸長不同 ,L10 的尺寸會有所變化 , 適配器將不同

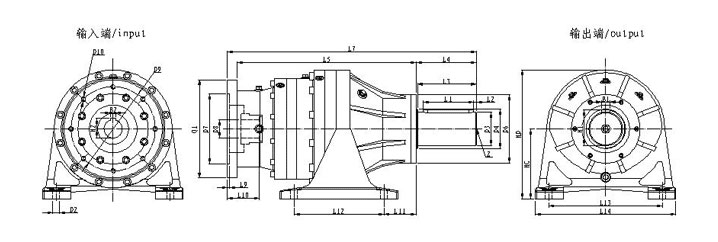

PW 帶地腳行星減速機標準尺寸
|
產品型號 |
PW215 |
PW265 |
PW315 |
PW360 |
PW420 |
||||||||||||
|
級 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
||
|
D2 |
安裝孔 |
4 × |
Φ 12 |
Φ 19 |
Φ 19 |
Φ 19 |
Φ 24 |
||||||||||
|
D3 |
輸出軸徑 |
h6 |
50 |
80 |
90 |
110 |
120 |
||||||||||
|
D4 |
輸出軸肩 |
Φ |
60 |
100 |
110 |
125 |
140 |
||||||||||
|
D6 |
端面直徑 |
Φ |
140 |
175 |
205 |
225 |
245 |
||||||||||
|
D7 |
定位圓直徑 |
H7 |
130 |
130 |
130 |
180 |
130 |
130 |
230 |
180 |
130 |
250 |
230 |
180 |
300 |
250 |
230 |
|
D8 |
電機軸徑 |
F7 |
42 |
42 |
38 |
50 |
42 |
42 |
60 |
50 |
42 |
65 |
60 |
50 |
75 |
65 |
60 |
|
D9 |
電機安裝孔分布圓 |
165 |
165 |
165 |
215 |
165 |
165 |
265 |
215 |
165 |
300 |
265 |
215 |
350 |
300 |
265 |
|
|
D10 |
安裝螺孔 |
8 × |
M10 |
M10 |
M10 |
M12 |
M10 |
M10 |
M12 |
M12 |
M10 |
M16 |
M12 |
M12 |
M16 |
M16 |
M12 |
|
Q1 |
輸入法蘭 |
Φ |
200 |
200 |
200 |
250 |
200 |
200 |
300 |
250 |
200 |
350 |
300 |
250 |
400 |
350 |
300 |
|
L1 |
鍵長 |
70 |
90 |
120 |
150 |
180 |
|||||||||||
|
L2 |
鍵到軸端距離 |
5 |
10 |
10 |
10 |
15 |
|||||||||||
|
L3 |
軸長 ( 自定位圓 ) |
80 |
110 |
140 |
170 |
210 |
|||||||||||
|
L4 |
軸長 ( 自端面 ) |
95 |
130 |
160 |
195 |
235 |
|||||||||||
|
L5 |
軀體長 |
201.5 |
250 |
286.5 |
342 |
359.5 |
407.5 |
398 |
480 |
497.5 |
450 |
554 |
636 |
505 |
618 |
722 |
|
|
L7 |
減速機總長 |
366.5 |
415 |
451.5 |
502 |
559.5 |
607.5 |
598 |
670 |
727.5 |
680 |
789 |
861 |
785 |
888 |
997 |
|
|
L9 |
電機定位深度 |
5 |
5 |
5 |
8 |
5 |
5 |
8 |
8 |
5 |
8 |
8 |
8 |
8 |
8 |
8 |
|
|
L10 |
電機軸長 |
80 |
80 |
80 |
80 |
80 |
80 |
110 |
80 |
80 |
110 |
110 |
80 |
140 |
110 |
110 |
|
|
L11 |
安裝孔至端面 |
60 |
70 |
75 |
98 |
115 |
|||||||||||
|
L12 |
孔間距（垂直） |
140 |
230 |
280 |
300 |
320 |
|||||||||||
|
L13 |
孔間距（徑向） |
216 |
254 |
318 |
356 |
406 |
|||||||||||
|
L14 |
地腳寬度 |
260 |
310 |
390 |
445 |
500 |
|||||||||||
|
B1 |
鍵寬 |
14 |
22 |
25 |
28 |
32 |
|||||||||||
|
H1 |
鍵高 |
53.5 |
85 |
95 |
116 |
127 |
|||||||||||
|
Z |
定位孔 |
M12*26 |
M16*35 |
M16*35 |
M16*35 |
M20*50 |
|||||||||||
|
HC |
中心高 |
132 |
160 |
200 |
225 |
250 |
|||||||||||
|
HD |
整機高 |
239.5 |
292.5 |
357.5 |
405 |
460 |
|||||||||||
|
B2 |
輸入鍵槽寬 |
Js9 |
12 |
12 |
10 |
14 |
12 |
12 |
18 |
14 |
12 |
18 |
18 |
14 |
20 |
18 |
18 |
|
H2 |
輸入鍵槽高 |
45.3 |
45.3 |
41.3 |
53.8 |
45.3 |
45.3 |
64.4 |
53.8 |
45.3 |
69.4 |
64.4 |
53.8 |
79.9 |
69.4 |
64.4 |
|
電機軸長不同 ,L10 的尺寸會有所變化 , 適配器將不同
